X-SIM & Board: HY-TB4DV-M

Discussion in 'SimTools compatible interfaces' started by logispeed, Aug 23, 2011.

  1. logispeed

    logispeed New Member

    Joined:
    Jun 21, 2011
    Messages:
    19
    Location:
    Germany, NRW, Bonn
    Balance:
    2Coins
    Ratings:
    +0 / 0 / -0
    Hallo,

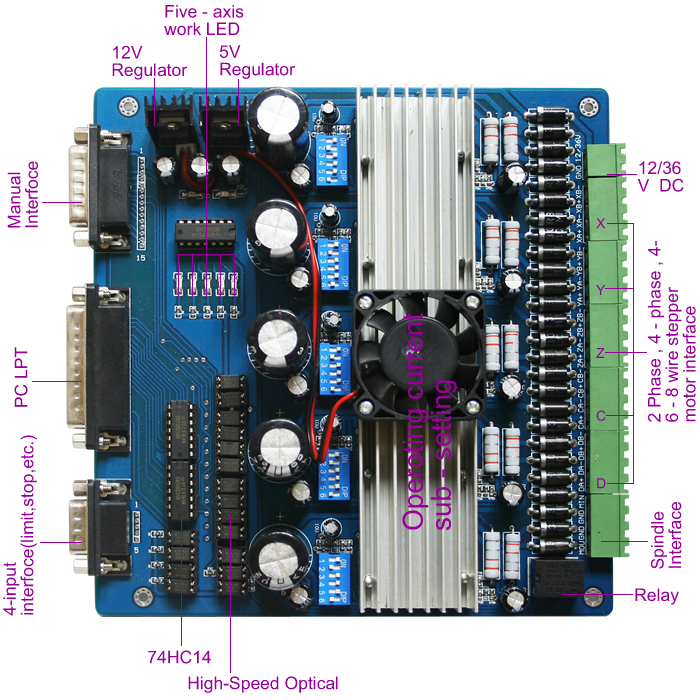

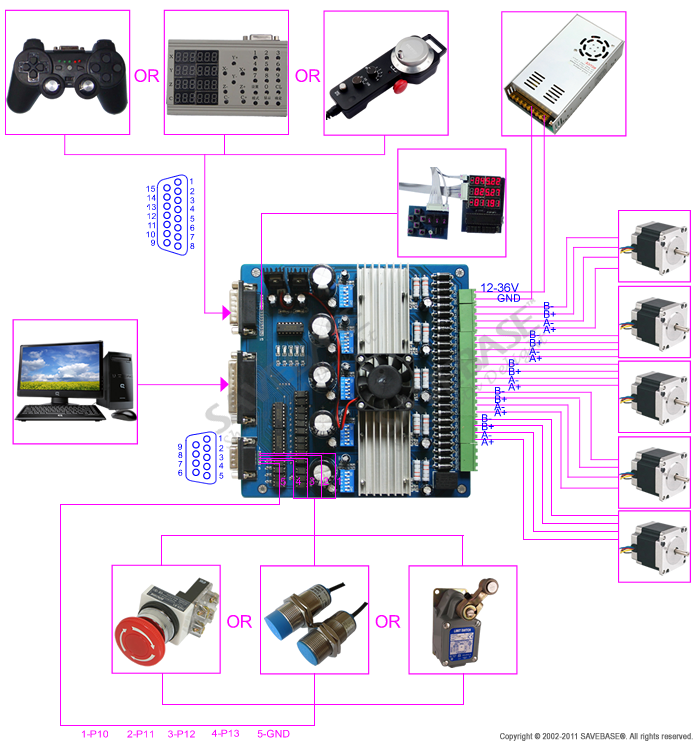

    wie sieht aus mit dem (Board: HY-TB4DV-M und Chip: Toshiba TB6560AHQ)
    Toshiba TB6560AHQ Chip - starke Leistung, maximaler 3.5A Ansteuerungsstrom.
    1-1/16 Mikroschritt Einstellung - Höhere Genauigkeit und gleichmäßigeren Betrieb als Standard 1, 1/2 Schritt.
    Einstellbare 1.5A-3A Umrichterstrom-Einstellung für jede Achse - 25%,50%,75%,100% des vollen Strom kann für verschiedenene Schrittmotoren eingestellt werden.
    Schutz bei Überlast, Überstrom und Übertemperatur - ganz sicher für Ihnen Computer und Zuhör.
    An Bord aktuellen Schaltzustand - Ausgangsleistung kann je nach Anforderung bestimmte Benutzer eingerichtet werden !
    Ausführliche geschlossen - optische Isolierung vom ausführlichen geschlossen Typ zum Schutz der Computer des Benutzers und Ausrüstung.
    Spindel-Schnittstelle-Relais - Ausgänge max. 36V 7.5A für Spindelmotoren oder Kühlmittelpumpe (nur ein Gerät kann durch diesen Ausgang mit Strom versorgt werden.)
    4-Kanal-Eingänge Schnittstelle für XYZ begrenzen kann und not verwendet werden.
    Professionelles Design - Zwei-Stufen-Signalverarbeitung mit Super Anti-Jamming.
    Bipolar Konstantstrom Chopper - Antrieb mit nicht-resonanten Region - Steuermotor dreht glatt ohne Kriech-Effekt.
    Vier Steuereingänge ( in Paar von Messern geteilt ) - Ermöglicht die Festlegung von Grenz- und Notfall-Stop.
    Universal-Architektur - Unterstützt die meisten Software parallel MACH3,KCAM4 usw.
    [​IMG]

    TB6560AHQ Datenblatt
    http://www.savebase.com/infobase/downlo ... asheet.pdf

    [​IMG]

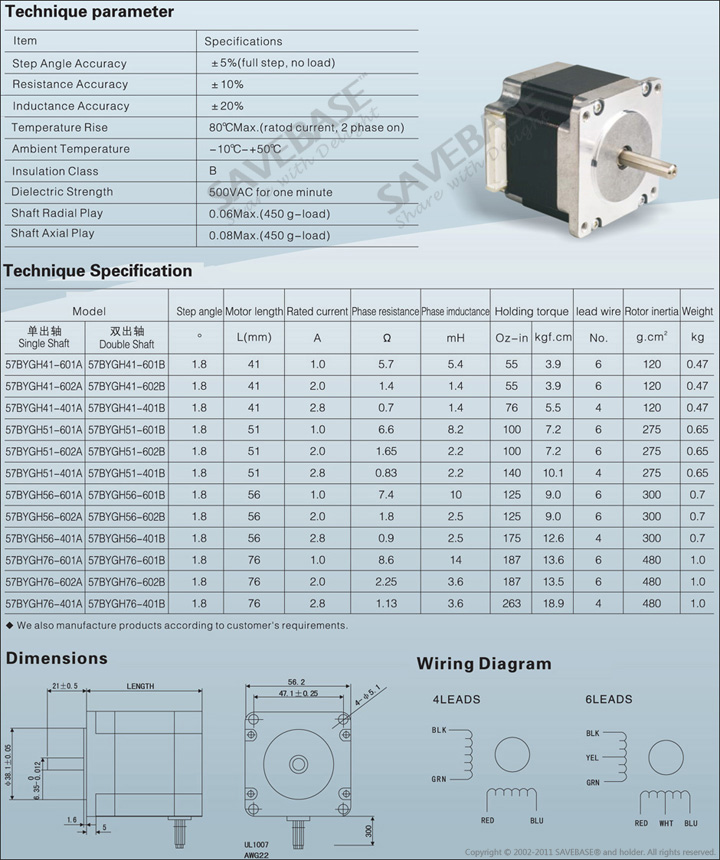

    Datenblatt für 57BYGH76-401A Schrittmotor

    Elektrische Eigenschaften (bei Raumtemperatur Tj = 25 ℃ Uhr):

    Eingangsleistung
    12-36V DC Spannungsversorgung

    Schrittmotorantrieb Umrichterstrom
    1.5A - 3A /Phase

    Antriebsart
    Doppel - Pole konstanten PWM -Ausgang Betätigung

    Kompatibel Schrittmotoren
    2 oder 4 Phase, 4, 6 oder 8 Leiter-Schrittmotoren, 3A max.

    [​IMG]

    Wollte mal wissen ob die Software von X-sim mit dem Board: HY-TB4DV-M kompatibel ist .
    Kann man damit überhaupt was anfangen?
    logispeed, Aug 23, 2011
    #1
  2. logispeed

    logispeed New Member

    Joined:
    Jun 21, 2011
    Messages:
    19
    Location:
    Germany, NRW, Bonn
    Balance:
    2Coins
    Ratings:
    +0 / 0 / -0
    Preis für 3 Achse Steuerungskarte 12-36V liegt bei 50€ Artikelstandort Deutschland
    es gibt noch 4 und 5 Achse werden ein bisschen teuer.
    logispeed, Aug 23, 2011
    #2
  3. logispeed

    logispeed New Member

    Joined:
    Jun 21, 2011
    Messages:
    19
    Location:
    Germany, NRW, Bonn
    Balance:
    2Coins
    Ratings:
    +0 / 0 / -0
    logispeed, Aug 23, 2011
    #3
  4. logispeed

    logispeed New Member

    Joined:
    Jun 21, 2011
    Messages:
    19
    Location:
    Germany, NRW, Bonn
    Balance:
    2Coins
    Ratings:
    +0 / 0 / -0
    maximalen Umdrehungszahl pro Minute ;D

    Stepper Motors

    NEMA 17, 23, and 34 frame sizes
    Up to 1710 oz-in. (12.1 N · m) holding torque
    3000 rpm max speed
    1.8 deg step angle
    Matched with P7000 drives for high performance

    aber wieviel er mit dem bord schaft kann ich nicht sagen

    http://www.youtube.com/watch?v=mnImyMhmUU0
    logispeed, Aug 24, 2011
    #4
  5. Harry King

    Harry King Member

    Joined:
    Apr 6, 2016
    Messages:
    43
    Balance:
    224Coins
    Ratings:
    +4 / 0 / -0
    My Motion Simulator:
    3DOF, Arduino
    How do I get the program to work with this board?
    Harry King, Apr 11, 2016
    #5
  6. value1

    value1 Nerd SimAxe Beta Tester SimTools Developer Gold Contributor

    Joined:
    Jan 9, 2011
    Messages:
    2,184
    Location:
    Zug, Switzerland
    Balance:
    14,602Coins
    Ratings:
    +3,321 / 11 / -1
    My Motion Simulator:
    2DOF, DC motor, JRK, Joyrider
    @Harry King: I guess you're aware, that this is quite an old thread?
    Harry King.png
    • Agree Agree x 2
    value1, Apr 11, 2016
    #6
